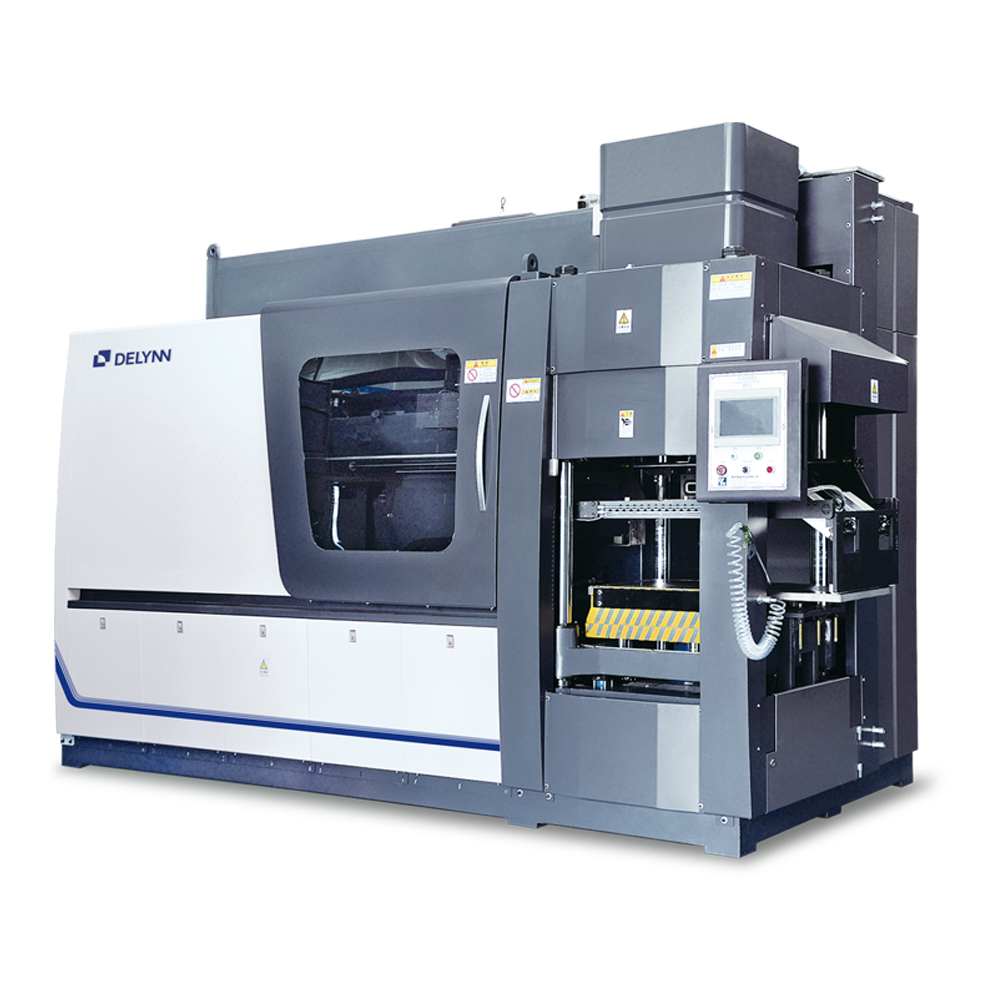

全自动造型机-侧面射砂

特征:
整机稳定,功耗低,寿命长。
自动化程度高,易控制,人工成本低。
标准化程度高,零件互换性好,维修速度快,成本低。
砂子可根据技术要求进行内外压实,使砂型更好。
脱模剂自动喷涂,脱模顺畅,铸件表面光亮,砂型无缺陷。
电气柜和液压站均安装在机器内,结构紧凑,维护方便。
故障率低,机器可自行诊断故障。
状态:
数量:
  • DLZX5060 DLZX6070 DLZX7080 DLZX8090
  • Delin

造型机换

技术特点

  1. 设备稳定性好,能耗低,寿命长。

  2. 自动化程度高,操作简单方便,减轻劳动力。

  3. 独立密封的控制系统,参数存储智能化,故障易查操作简单,维护成本低。

  4. 采用进口的伺服液压系统,设备运行平稳,精度高噪音低,自带油温风冷功能,节能环保。

  5. 采用创新的多路气源组合射砂方式,针对产品可灵活调节射砂压力、射砂气流量及射砂方式。

  6. 可根据用户产品需求进行砂箱尺寸、砂型高度、增压降压触头等个性化定制。



主要规格及技术参数

No.

内容 Items

DLZX3070

DLZX4050

DLZX5060

DLZX6070

DLZX7080

1

砂芯尺寸

Size of sand core(L*W)

300*700mm

410*510mm

500*600mm

600*700mm

700*800mm

2

砂型厚度  Thickness of sand box

上Up:80-150mm

下Below:80-150mm

上Up:80-150mm

下Below:80-150mm

上Up:80-190mm

下Below:110-190mm

上Up:120-200mm

下Below:120-200mm

上Up:120-200mm

下Below:120-200mm

3

造型速度

Molding speed(s/mold)

36s/mold

(不含下砂芯的时间without the time for sand core loading)

36s/mold

(不含下砂芯的时间without the time for sand core loading)

38s/mold

(不含下砂芯的时间without the time for sand core loading)

40s/mold

(不含下砂芯的时间without the time for sand core loading)

40s/mold

(不含下砂芯的时间without the time for sand core loading)

4

压实压力  Compacting pressure

≤15Mpa

≤15Mpa

≤15Mpa

≤20Mpa

≤20Mpa

5

空气消耗量

Air consumption

0.5m³(Normal)

0.3m³(Normal)

0.5m³(Normal)

0.6m³(Normal)

0.6m³(Normal)

6

砂型湿度  Humidity of sand mold

2.5-3.5%

2.5-3.5%

2.5-3.5%

2.5-3.5%

2.5-3.5%

7

驱动方式

Drive method

电-气-液

Electric-pneumatic-hydraulic

电-气-液

Electric-pneumatic-hydraulic

电-气-液

Electric-pneumatic-hydraulic

电-气-液

Electric-pneumatic-hydraulic

电-气-液

Electric-pneumatic-hydraulic

8

模板厚度  Thickness of template

20-25mm

20-25mm

20-25mm

20-30mm

20-30mm

9

供电电源

Power supply

AC380V,50Hz

AC380V,50Hz

AC380V,50Hz

AC380V,50Hz

AC380V,50Hz

10

机台总功率

Total power of the machine

14KW

14KW

14KW

24KW

24KW

11

机器净重

Net weight

9T

8T

9T

12T

14T

12

外形尺寸  Boundary Dimensions (L*W*H)

4540*1900*3270mm

4220*2100*3080mm

4470*2100*3350mm

4980*2400*3760mm

5250*2450*4600mm

设备稳定性好,能耗低,使用寿命长。
自动化程度高,操作简单方便,减少劳动力。
采用独立密封控制系统,参数存储智能化,故障检查方便,操作方便。维护成本低。
采用进口伺服液压系统,设备运行平稳、精度高、噪音低,具有油温风冷功能,节能环保。
创新的多气源组合喷砂方式,可灵活调整产品喷砂压力、气体流量和喷砂方式。
砂箱尺寸、砂型高度、加压/减压触点可根据用户产品要求定制。



砂型成型机


德林智能科技有限公司:

  1. 我们是中国金属铸造机械和CNC加工机械的制造商之一。

  2. 我们生产自动造型机、重力浇铸机、复合数控抛光机、SPM机(复合数控钻床、CNC加工中心等)、熔炉、射芯机、混砂机等。

  3. 我们的机器广泛用于生产和加工铸造零件,金属铸件、水暖配件、卫浴洁具、汽车零配件、黄铜、铝、锌、铸铁生产线阀门等请联系我们!

  4. 我们有专业的技术支持和售后服务。拥有整线浇铸机,质量好,价格合理,设计时尚。

00000


我们的服务:

我们有严格的管理制度、完善的质量保证体系和完善的售前、售后服务体系。

  1. 售前服务体系

    如果您对机器感兴趣,请随时与我们联系,我们可以设计您要求的机器。

  2. 售后服务体系

    24小时在线,包括手机/微信/whatsapp等我们的技术人员可以访问您的位置,他们将帮助您进行安装、维护和培训。

  3. 付款

    30%由TT定金,其余70%您可以通过照片或在发货前检查我们工厂的质量。
