CJR5
Changjiang
技术参数：
| 序号 | 项目内容 | 主要参数 |
| 1 | 外形尺寸 | 2160*3100*2250mm |
| 2 | 设备功率 | 22kw |
| 3 | 额定电压 | 380v |
| 4 | 金刚石砂轮最大尺寸 | 12*∅355mm |
| 5 | 最大工件尺寸 | ∅450mm,H300mm |
| 6 | 最大工件重量 | 35kg(含工装） |
| 7 | 主研磨电机 | 7.5kw |
| 8 | 小研磨电机 | 3.5kw |
| 9 | 磨削主轴回转角度 | 主轴可进行0-90°立卧转换 |
| 10 | 工位 | 旋转交换工位 |
| 11 | 机身重量 | 3000kg |
主要结构部件：
1、机座：承担各部件的安装组成和载荷；
2、立柱结构：内部配备直线导轨和滚珠丝杠副，实现机械臂Z轴进给；导轨、丝杆采用上银品牌，轴承采用NSK品牌；
3、机械臂：机械臂由X轴、Y轴、C轴三个旋转轴组成。每个关节均配有RV减速器或谐波减速器，实现各轴的旋转。减速机传动比大，承载能力高，精度高，双向定位精度小于2弧分，传动效率高，使用寿命长；

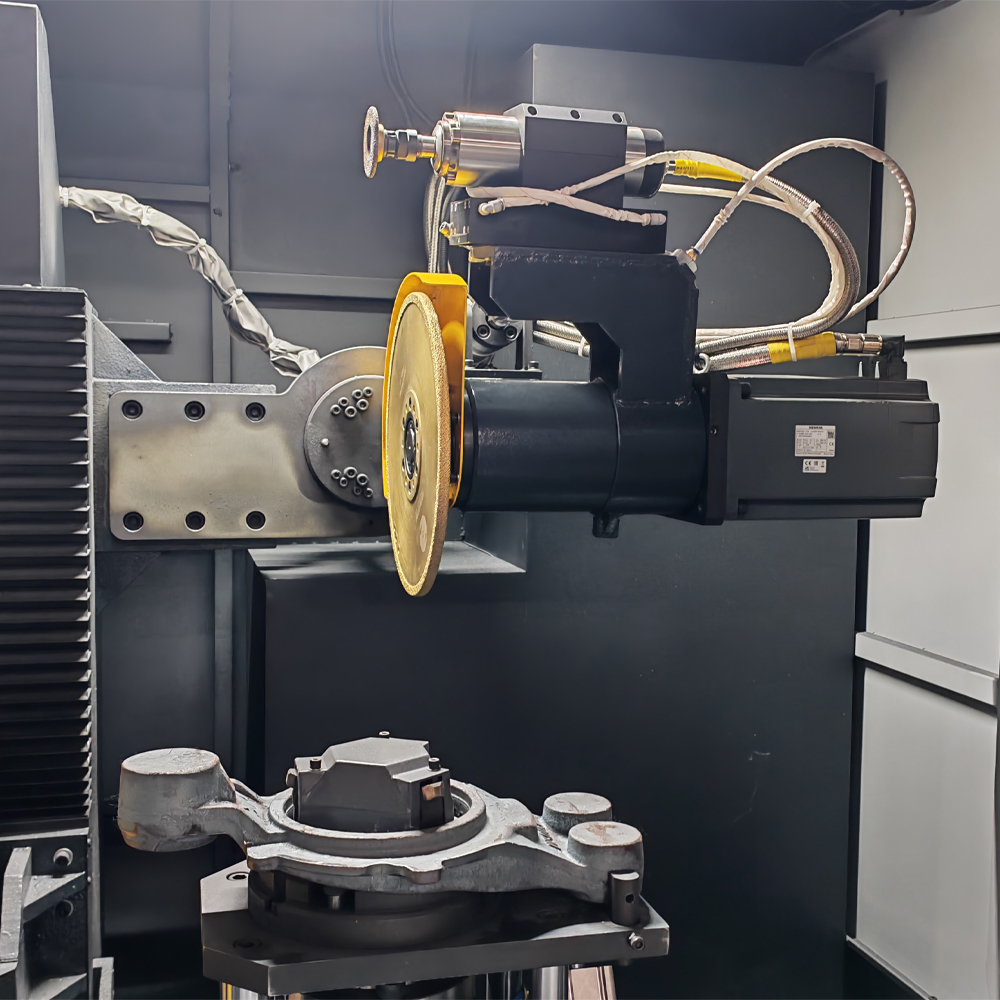

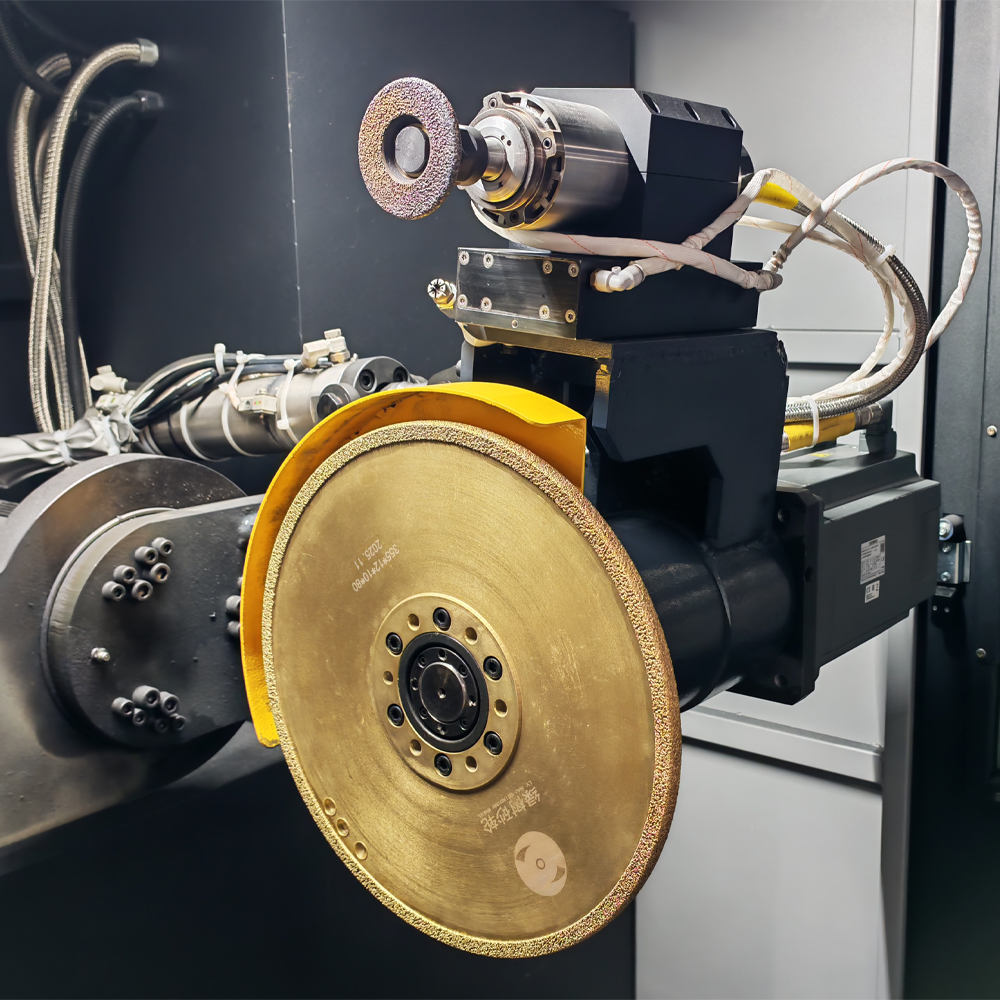

4、磨削主轴头：采用金刚石砂轮，使用寿命长，安全可靠。配备大金刚石砂轮主轴和小磨削主轴，两个主轴头可根据产品加工工艺进行切换。大金刚石砂轮主轴适用于磨削工件的外分型线和较大的浇口、冒口，小磨轮主轴适用于磨削小夹角和内圆孔分型线。大金刚石砂轮主轴最高转速为2000r/min，小砂轮主轴最高转速为24000r/min。打磨线速度3-5米/分钟，打磨重复精度±0.1mm左右；
5、旋转交换工作台：采用旋转工作台上下料，工件及夹具更换简单，定位快速准确。工作台上装载工位设有气缸辅助支撑装置，防止U轴减速机长时间磨削时在一侧支撑工件，更好的增加了减速机的使用寿命；

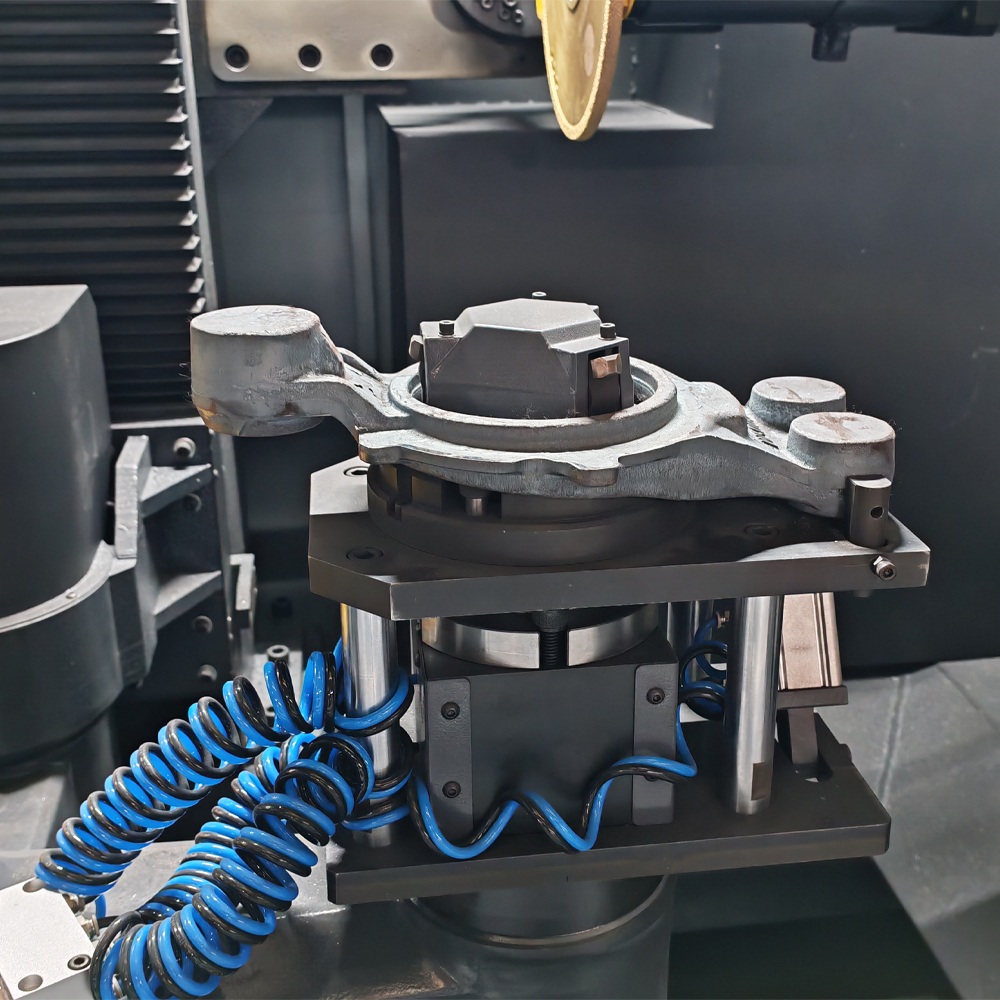

6、工件夹紧机构：连杆结构，压紧工件更牢固；
7、控制系统：基于华中数控系统平台自主研发的专业抛光软件系统。手持教学仪打磨教学更方便，手脉微调教学更精准。
操作过程:
手动将工件放置在旋转交换工作台的装夹工位上，按下启动按钮按钮，U轴将自动旋转180度到机械臂的上下料工位。机械臂将工件取出，按照预设程序将工件抓取到砂轮上，完成各个位置的抛光。抛光完成后，机械臂将工件放置在旋转工作台机械臂的夹紧位置，然后再次旋转工作台180度，手动取出抛光后的成品件，再次添加毛坯，如此循环这。
我们的服务：
我们拥有严格的管理体系、完整的质量保证体系和优良的售前、售后服务体系。
1.售前服务体系
如果您对机器感兴趣，请随时与我们联系。我们可以设计您要求的机器。
2.售后服务体系
24/7在线，包括手机/微信/whatsapp等。我们的技术人员可以参观并前往您的所在地，他们将帮助您进行安装、维护和培训。
3.付款
30% 通过 TT 定金，其余 70% 通过照片，或者您可以在发货前检查我们工厂的质量。
