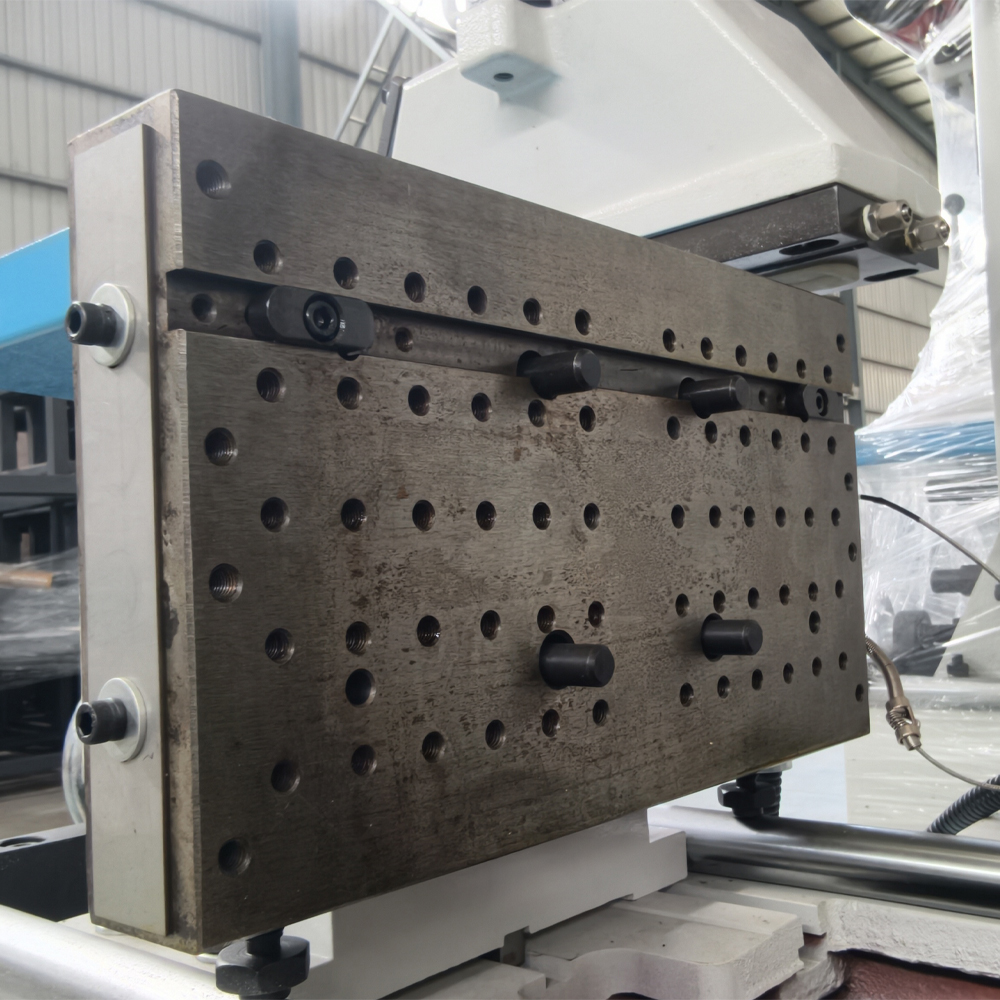

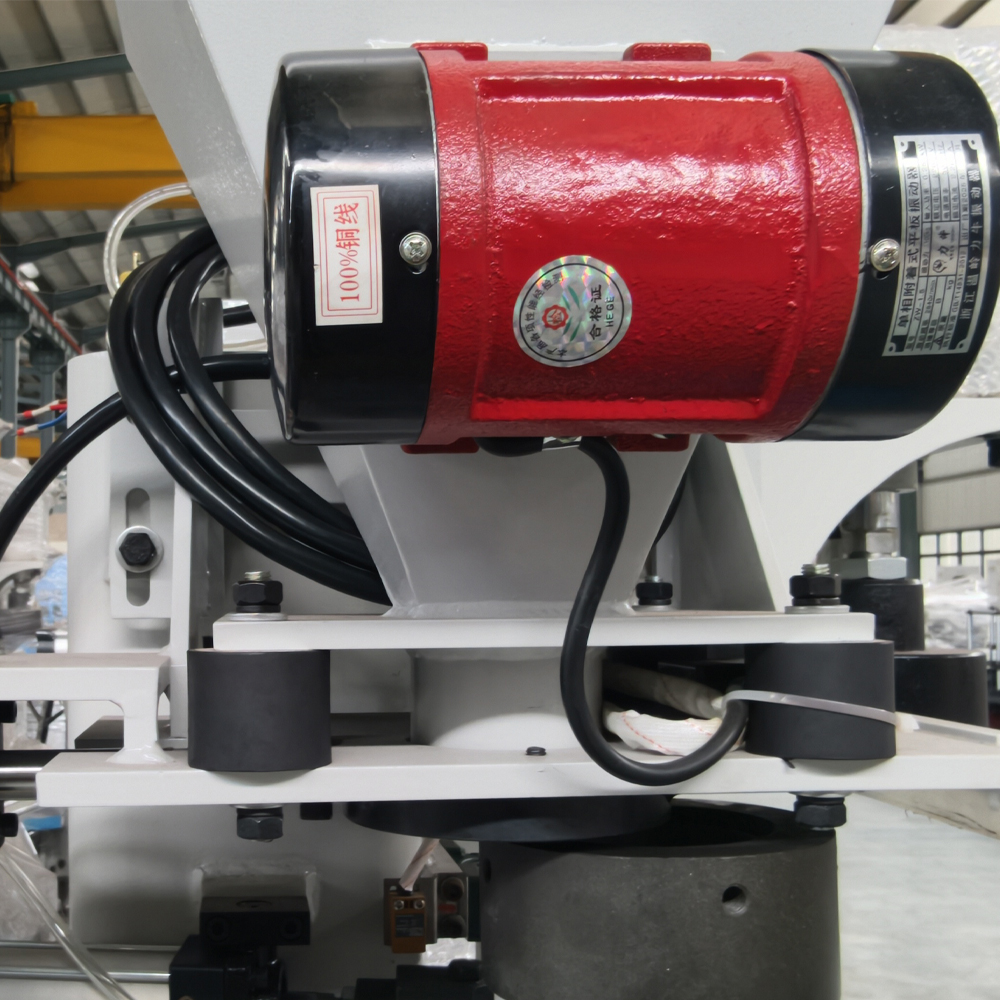

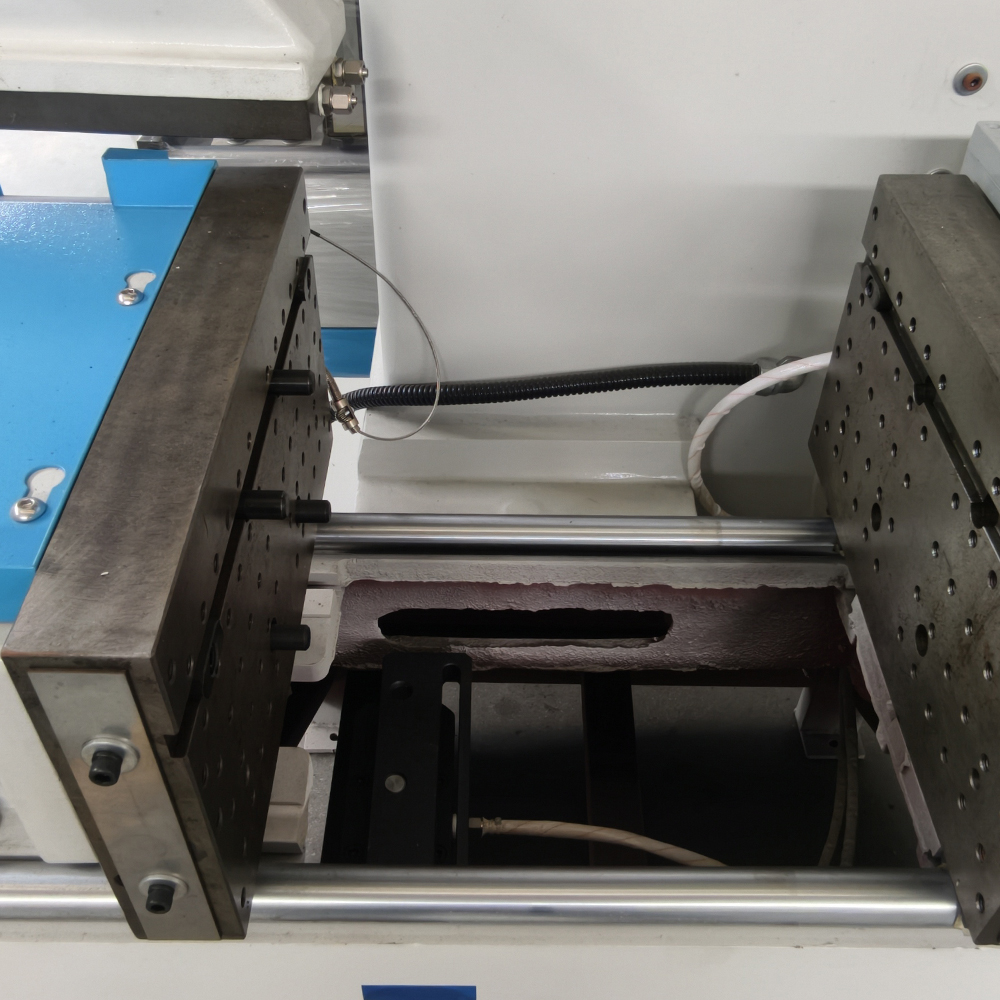

半自动热芯盒吹瓶机

应用方向:管道,硬件,泵阀,消防,汽车和摩托车配件等行业。
输出产品分析:用于阀门,龙头,硬件,液压和气动行业中小型工件的各种砂芯的制造。
工艺组成:1。砂添加:砂射筒在沙筒下方移动,砂闭合机构打开以开始接收砂。接收到砂后,砂截止机构关闭,砂缸滚筒移动到模具的顶部;
2.模具夹紧:可动模具组件移动以与静态模具组件重合,并且芯上拉起;
3.射击射击:射击头下的砂喷气机靠近模具,打开砂射门,射击射击开始;
4.加热和固化:射击头向上移动,砂射筒向上移动,并加热和凝固;
5.打开模具:向下移动芯,向下移动可动模具部件,自动弹出核心,手动取出砂芯;
6.砂添加:有预设计数器,达到镜头数后,沙子将自动添加到镜筒上;核心拉动可以关闭。
状态:
数量:
  • DL-300-Z
  • Delin

热芯盒芯射击机是一款热芯盒芯拍摄机,可集成机械和气动。主要由7个子系统组成:框架,模具夹紧,砂泄漏,核心拉动,空气控制,电控和机器识别。

1.框架采用高质量的碳结构钢焊接,焊接后消除应力和集成处理,以确保框架的刚性和加工精度;它是支持核心射击器的每个子系统的骨架;

2.接触器和继电器采用施耐德,以及开关电源采用台湾明伟,专业品牌,具有稳定的性能;

3.空气控制系统由齿条气缸,汽缸,管道和相关空气电路控制部件组成。主要配套气动元件都是台湾Airtac品牌产品,一线品牌高端配置,快速响应和改善的设备生活;

4.客户需要准备自己的冰箱,以保持水温约10°;

5.闸阀和油水分离器必须安装在机器的主气管和车间的主气管之间,以除去压缩空气中包含的水。

半自动热芯盒手机



不。

项目

参数

1

最大限度。核心盒的重量

3.2kg.

2

最大限度。核心盒的大小(l * w * h)

400 * 260 * 160mm

3

喷射器垂直行程

350 * 200mm.

4

加热板的尺寸(L * W)

6.5kw.

5

核心拉动冲程

≤30mm

6

加热功率

150mm.

7

净重

430kg.

8

边界尺寸(L * W * H)

1250 * 700 * 1850mm

1.人机界面和进口高质量的电控和气动元件确保控制准确可靠,操作简便;

2.砂填充和压实同时完成,核心砂快速硬化,周期仅需要十到几十秒;

3.它可以拍摄复杂的沙芯,质量好,精确尺寸和光滑的表面,可以有效地控制铸件的加工余量;

4.可以移动砂射缸,随时随地手动清洁砂射孔,可以方便地处理砂孔;它可以拍摄干燥的沙子或湿沙,可以节省大量辅助设备和工具,用于核心制造,如核心干燥炉,干燥机,芯骨,蜡线等;

5.模具夹紧底座可以沿X轴移动,使穿孔对准模具的砂孔更方便和准确。

6.采用气动装置和电加热,温度可自动控制,工作现场易于保持清洁,为机械化制造核心制作的良好条件。

诚信图片_20211217093637

公司介绍:
福建南安德林机械制造有限公司
德林公司位于卫生房南安,是中国南部最早的专业铸造设备制造商。
面积50000m2,350工人,包括65名中型和高级专业技术人员。
主营产品:自动成型机,低压压铸机,重力铸造机,炉,芯拍摄机,混合砂机,艾堡等......
广泛应用于管道,卫生洁具,汽车备件,阀门。铁铸造线等
它提供了一系列服务,包括技术联系,模具设计,员工的现场培训等

德林机械厂景_看图王

19350024870 6595939_看图王

我们的服务:
我们拥有严格的管理体系,完整的质量保证系统和精细的售前和售后服务系统。

1)预售服务系统

如果您对机器感兴趣,请随时与我们联系
我们可以设计您要求的机器

2)售后服务系统

24/7在线,包括移动/微信/ whatsapp等
我们的技术人员可访问并进入您的位置,他们将帮助您的安装,维护和培训。
1-2保修期

3)付款

30%的TT存款,其余70%的照片或您可以在发货前检查我们工厂的质量。
