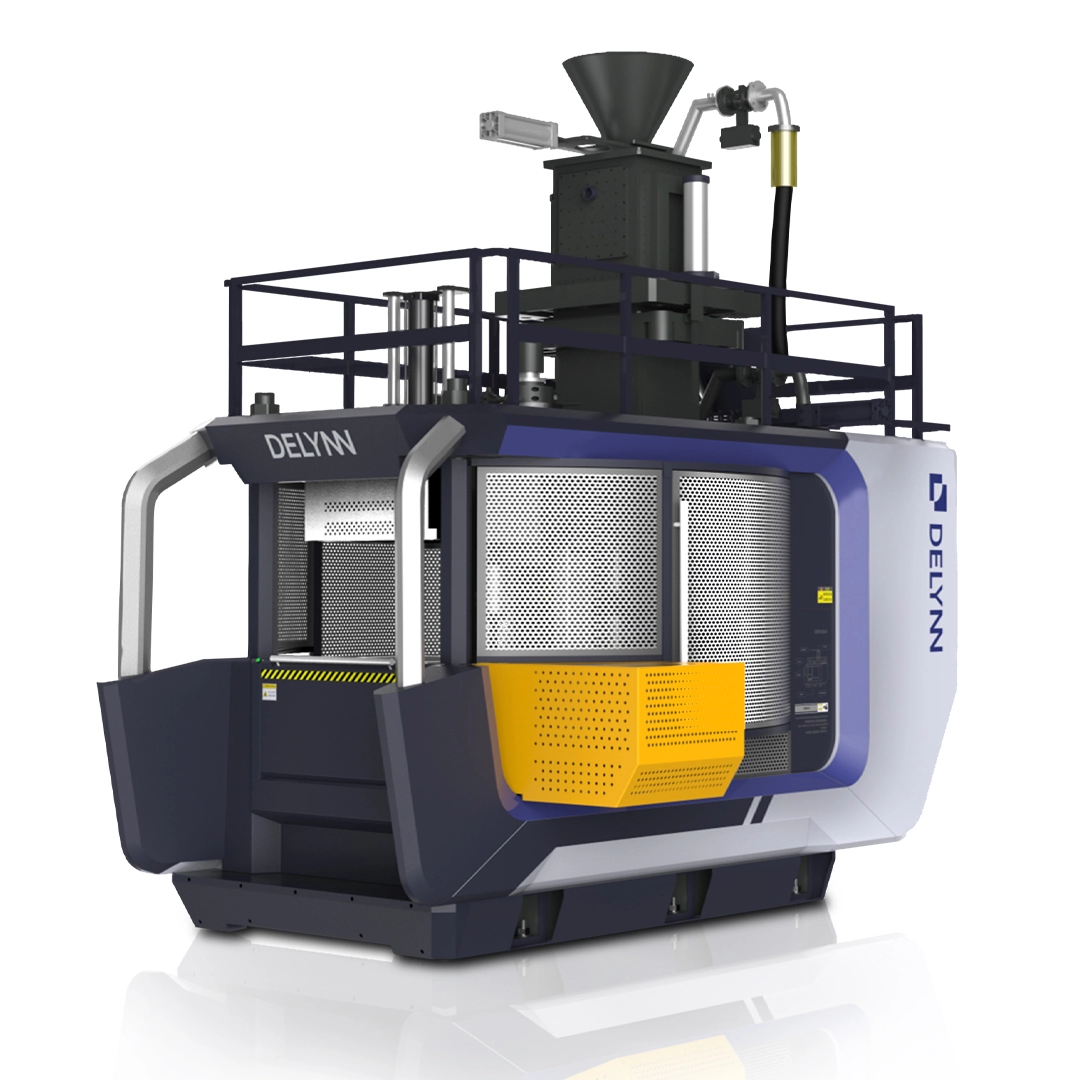

全自动造型机-上下射砂双工位

全自动砂型成型机特点:
1.机器稳定,功耗低,寿命长。
2.自动化程度高,易于控制,人工成本低。
3.标准化程度高,零件互换性好,维修速度快,成本低。
4.砂子可根据技术要求进行内外压实,使砂型更好。
5.脱模剂自动喷涂,脱模顺畅,铸件表面光亮,砂型无缺陷。
6.电气柜和液压站均安装在机器内,结构紧凑,维修方便。
7.故障率低,机器可自行诊断故障。
状态:
数量:
  • DLZS5060XS DLZX6070XS
  • Delin

双工位

技术特点:

  1. 四箱旋转双工位,下芯及造型同步进行,缩短造型周期,提高生产效率。

  2. 采用上下垂直射砂,射口位置和大小可调整,缩短射砂通道,射砂无死角,砂型成品率高。

  3. 配置自动换模装置,更换模具便捷,安全性高。

  4. 沉浸式操作区设计,宽敞的工作区设计,可同时满足2人工作,提高工人工作效率。

  5. 大开窗式设计,提高组装及维护效率;对称式设计,设备适用性高,便于自动线匹配。

  6. 采用进口的伺服液压系统,配置油冷机进行油温控制,高配置,可使液压系统更稳定,降低故障率。


主要规格及技术参数

No.

内容 Items

DLZX5060S

DLZX6070S

1

砂型尺寸 (L*W)

Size of sand mold

520*620mm

570*680mm

620*720mm

670*780mm

2

砂型厚度

Thickness of sand mold

Up:150-250mm

Below:150-250mm

Up:150-250mm

Below:150-250mm

3

造型速度(秒/模)

Molding speed

20s/mold

(含下砂芯的时间)

(with the time for sand core loading)

20s/mold

(含下砂芯的时间)

(with the time for sand core loading)

4

额定压实压力

Compacting pressure

≤25Mpa

≤25Mpa

5

空气消耗量

Air consumption

1.5-2.0m³(Normal)

1.5-2.0m³(Normal)

6

砂型湿度

Humidity of sand mold

3-4%

3-4%

7

驱动方式 Drive method

电-气-液

Electric-pneumatic-hydraulic

电-气-液

Electric-pneumatic-hydraulic

8

模板厚度

Thickness of template

30mm

30mm

9

供电电源 Power supply

AC380V,50Hz

AC380V,50Hz

10

机台总功率

Total power of the machine

60KW

80KW

11

机器净重 Net weight

23T

24T

12

外形尺寸(L*W*H)

Boundary Dimensions

7300*3230*5900mm

4740*3120*5880mm


德林智能技术:

  1. 我们是中国金属铸造机械和CNC加工机械的制造商之一。

  2. 我们生产自动成型机、重力压铸机、复合数控抛光机、SPM机(复合数控钻床、CNC加工中心等)、熔炉、射芯机、混砂机等。

  3. 我们的机器广泛用于生产和加工铸造零件,金属铸件,水暖配件、卫浴洁具、汽车零配件、黄铜、铝、锌、铸铁生产线阀门等请联系我们!

  4. 我们有专业的技术支持和售后服务。拥有整线铸造机,质量好,价格合理,设计时尚。

00000

我们的服务:

我们有严格的管理制度、完善的质量保证体系和完善的售前、售后服务体系。

  1. 售前服务体系

    如果您对机器感兴趣,请随时与我们联系,我们可以设计您要求的机器。

  2. 售后服务体系

    24小时在线,包括手机/微信/whatsapp等,我们的技术人员可以访问您的位置,他们将帮助您进行安装、维护和培训。

  3. 付款

  4. 30%由TT定金,其余70%您可以通过照片或在发货前检查我们工厂的质量。
