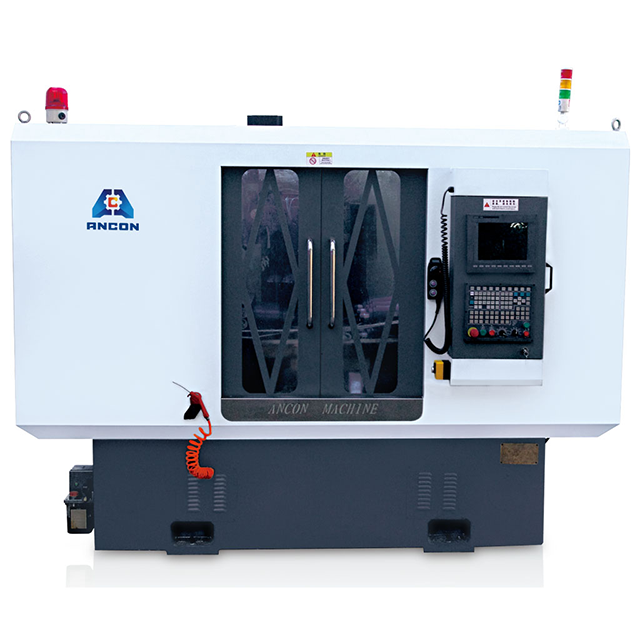

立卧式九轴滑台复合机

应用方向:五金卫浴、汽车配件等有色金属加工。
输出产品分析:适用于批量零件的多工序、多面加工,钻、铣、攻一次完成。
工艺组成:手动放置原材料工件-合模-开始加工-加工结束-开模-手动取出。
状态:
数量:
  • AC-CNCZG40*9
  • Ancon

立卧式九轴滑台复合机_看图王

IMGP2818副本_看图王

未标题-1副本_看图王


技术亮点:

   1. 一次完成多个表面的钻孔、攻丝、铣削,适合大批量生产。

   2. 采用数控系统控制,操作简单。

   3.夹持采用液压双开口虎钳,夹持方便,重复定位精度高。与虎钳一起冷却和吹气可以与工件同时移动。

   4. 双跟踪方式攻丝,螺纹完美,牙深控制精准,速度快。

   5. 机床采用全封闭防护罩,防水效果好,安全,排泄及时方便。

   6. 各滑动面采用润滑泵装置,确保机床使用寿命。


主要规格及技术参数:


参数项目 Item

单位 Unit

参数 Parameter

加工范围

Processing range

左X行程 Left X stroke

mm

250

右X/Y行程 Right X/Y stroke

mm

250/150

上Z行程 Upper Z stroke

mm

100

工作台

Workbench

工作台尺寸 working desk size

mm

220*300

工作台最大荷重 Maximum load of worktable

kg

500

主轴

Spindle

主轴形式 Spindle form

--

ER40

转速 Rotating speed

r/min

50-3000

主轴马达功率(左/右/上)

Spindle motor power (left/right/up)

kw

3.7/5.5/3.7

马达功率(左/右/上)

Motor power (left/right/up)

kw

1.3/1.3、2/1.3

精度Precision

定位精度 Positioning accuracy

mm

±0.01/300

重复定位精度 Repeatability

mm

±0.01

机床规格

Machine specifications

机床尺寸(长*宽*高)

Machine size (L*W*H)

mm

2700*2000*2000

进给速度 Feed rate

最大快速进给速度

Maximum rapid feed rate

m/min

20

最大切削进给速度 Maximum cutting feed rate

m/min

10

控制系统 Control System

台湾新代系统(可选配)Taiwan's new generation system (optional)


泉州安肯自动化机械有限公司:

安肯自动化的前身是一家致力于服务水暖卫浴、消防阀门、门控五金、家电五金、汽摩配件等行业向其提供高效、精准、节省人力的自动化加工设备的专业制造商。2013年,德林智能科技有限公司斥巨资收购控股安肯自动化,将安肯自动化在技术研发、供应生产、品牌宣传及市场营销等各方面推向了一个崭新的领域。

_DSC0239

我们的服务:

我们有严格的管理制度、完善的质量保证体系和完善的售前、售后服务体系。

1.售前服务体系

如果您对机器感兴趣,请随时与我们联系,我们可以设计您要求的机器。

2.售后服务体系

24小时在线,包括手机/微信/whatsapp等

我们的技术人员可以访问您的位置,他们将帮助您进行安装、维护和培训。

3.付款

30%由TT定金,其余70%您可以通过照片或在发货前检查我们工厂的质量。
