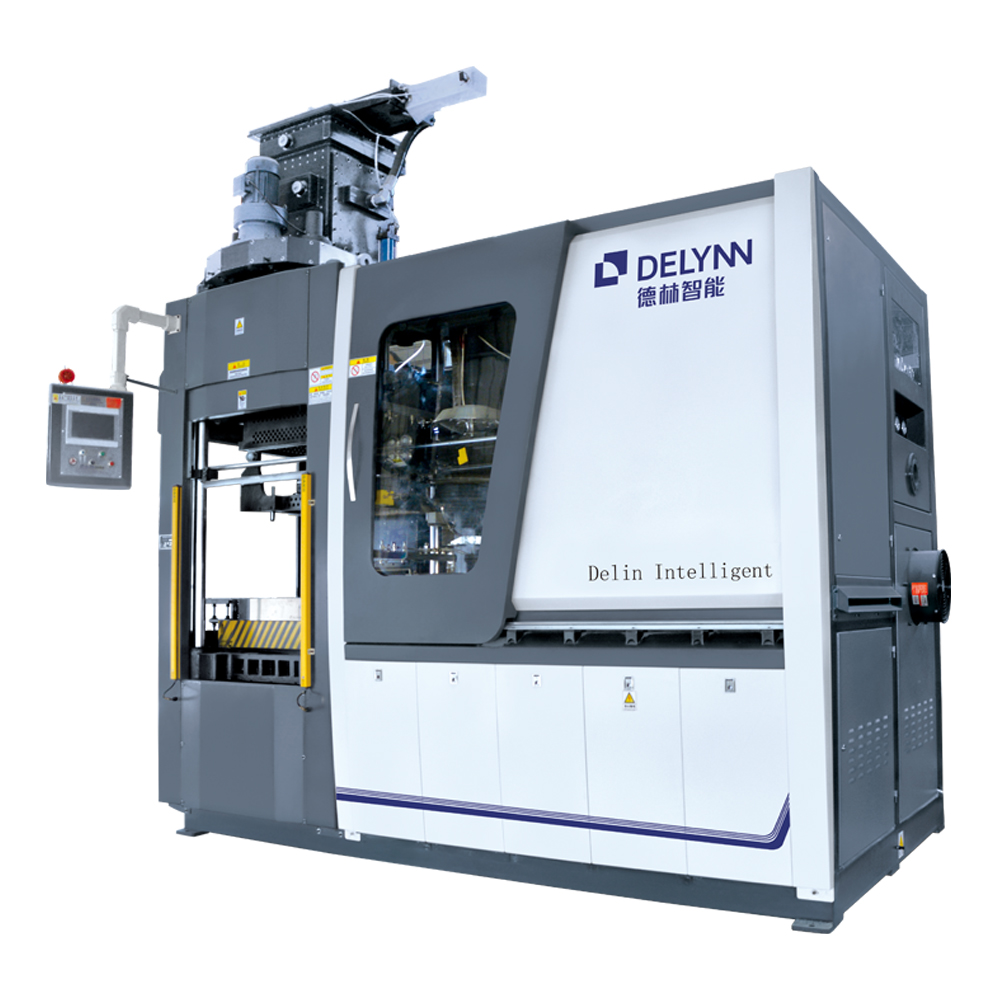

全自动造型机-上下射砂

全自动砂型造型机特点:
整机稳定,功耗低,寿命长。
自动化程度高,易控制,人工成本低。
标准化程度高,零件互换性好,维修速度快,成本低。
砂子可根据技术要求进行内外压实,使砂型更好。
脱模剂自动喷涂,脱模顺畅,铸件表面光亮,砂型无缺陷。
电气柜和液压站均安装在机器内,结构紧凑,维护方便。
故障率低,机器可自行诊断故障。
状态:
数量:
  • DLZX5060X DLZX6070X DLZX7080X DLZX8090X
  • Delin

造型机(DLZX5060X)


技术特点:

   1. 采用上下垂直喷砂,射口位置和大小可调整,射砂无死角。
   2. 采用双砂筒单独射砂,射砂效果和砂型紧实度好。
   3. 独立密封的控制系统,参数存储智能化,故障易查操作简单,维护成本低。
   4. 采用进口的伺服液压系统,设备运行平稳,精度高噪音低,具有油温风冷功能,节能环保。
   5. 可根据用户产品要求进行砂箱尺寸、砂型高度等个性化定制。


主要规格及技术参数

No.

内容 Items

DLZX5060X

DLZX6070X

DLZX7080X DLZX8090X

1

砂芯尺寸

Size of sand core(L*W)

520*620mm

570*680mm

620*720mm

670*780mm

720*820mm

770*880mm

820*920mm

870*980mm

2

砂型厚度

Thickness of sand mold

Up:150-250mm

Below:150-250mm

Up:150-250mm

Below:150-250mm

Up:150-250mm

Below:150-250mm

Up:150-250mm

Below:150-250mm

3

造型速度

Molding speed

37s/mold

(不含下砂芯的时间)(without the time for sand core loading)

37s/mold

(不含下砂芯的时间)(without the time for sand core loading)

37s/mold

(不含下砂芯的时间)(without the time for sand core loading)

37s/mold

(不含下砂芯的时间)(without the time for sand core loading)

4

压实压力

Compacting pressure

≤21Mpa

≤21Mpa

≤25Mpa

≤25Mpa

5

空气消耗量

Air consumption

0.7m³(Normal)

0.8m³(Normal)

1.0m³(Normal)

1.5m³(Normal)

6

砂型湿度

Humidity of sand mold

3-4%

3-4%

3-4%

3-4%

7

驱动方式

Drive method

电-气-液

Electric-pneumatic-hydraulic

电-气-液

Electric-pneumatic-hydraulic

电-气-液

Electric-pneumatic-hydraulic

电-气-液

Electric-pneumatic-hydraulic

8

模板厚度

Thickness of template

25-30mm

25-30mm

25-30mm

40-45mm

9

供电电源

Power supply

AC380V,50Hz

AC380V,50Hz

AC380V,50Hz

AC380V,50Hz

10

机台总功率

Total power of the machine

21KW

24KW

31KW

56KW

11

机器净重

Net weight

14.5T

16.5T

18.5T

21T

12

外形尺寸

Boundary Dimensions (L*W*H)

4000*2410*5180mm

4600*2630*5310mm

5000*2675*5710mm

5400*3000*5900mm

德林智能技术:

   1. 我们是中国金属铸造机械和CNC加工机械的制造商之一。

   2. 我们生产自动造型机、重力浇铸机、复合数控抛光机、SPM机(复合数控钻床、CNC加工中心等)、熔炉、射芯机、混砂机等。

   3. 我们的机器广泛用于生产和加工铸造零件,金属铸件、水暖配件、卫浴洁具、汽车零配件、黄铜、铝、锌、铸铁生产线阀门等请联系我们!

   4. 我们有专业的技术支持和售后服务。拥有整线浇铸机,质量好,价格合理,设计时尚。


00000



我们的服务:

我们有严格的管理制度、完善的质量保证体系和完善的售前、售后服务体系。

   1. 售前服务体系

   如果您对机器感兴趣,请随时与我们联系,我们可以设计您要求的机器。

   2. 售后服务体系

   24小时在线,包括手机/微信/whatsapp等
   我们的技术人员可以访问您的位置,他们将帮助您进行安装、维护和培训。

   3. 付款

   30%由TT定金,其余70%您可以通过照片或在发货前检查我们工厂的质量。
